Tủ hồ sơ di động MCF1

Tủ hồ sơ di động MCF1 là một dòng tủ hồ sơ được Nội Thất Hòa Phát nghiên cứu và phát triển kỹ lưỡng, đặc biệt chú trọng đến tính thẩm mỹ. Trong hơn 3000 sản phẩm nội thất văn phòng, dòng tủ này được đánh giá là yêu cầu mức độ công nghệ cao nhất trên thế giới để tạo ra sản phẩm có chức năng phục vụ cho nhu cầu lưu trữ thông tin của các trung tâm quốc gia hoặc các tập đoàn lớn có hàng triệu tập hồ sơ tài liệu cần được bảo quản và bảo mật cẩn thận.

Cận cảnh lắp đặt tủ hồ sơ di động MCF1 tại công trình năm 2022

Về tên gọi và thông số kỹ thuật của tủ hồ sơ di động MCF1

Giá sắt tay quay MCF1 của Nội Thất Hoà Phát để hồ sơ tiêu chuẩn gồm 4 khoang (phù hợp với từng phòng kho lưu trữ tài liệu)
Kích thước phủ bì W3000 x D2140 x H2115 mm

Thuyết minh:

+ Dung sai kích thước mỗi khoang “ 5 mm
+ Đợt , ốp hồi : 0.6 mm
+ Trụ : 1.2 mm
+ Tấm sàn , đỡ đợt : 0.9 mm
+ Tay quay vô lăng dẫn động bằng xích
+ Giá chuyển động trên 5 ray nhôm
+ Bánh xe hợp kim nhôm
+ Giá có 6 tầng

– Giá sắt tay quay để hồ sơ lắp ghép 4 khoang, 1 khoang cố định + 3 khoang di động

– Vật liệu chính: Giá được chế tạo bằng vật liệu thép cán nguội chất lượng cao, đáp ứng các yêu cầu của tiêu chuẩn JIS G3141
– Sơn phủ: Toàn bộ giá được sơn tĩnh điện màu ghi sần. Công nghệ sơn tĩnh điện, độ dầy màng sơn từ 60-80 microns.
Kích thước mỗi dòng có 2 cột: Cao 2115 x Dài 2140 x sâu 665
Kích thước sau khi lắp lên tổng thể của mỗi bộ hoàn thiện trên 1 hệ thống
+ Dãy cơ bản có: Giá đơn cố định cơ bản: Số lượng = 01; (2 cột) Cao 2115 x Dài 2140 x sâu 340
Giá đơn di động cơ bản: Số lượng = 01 (2 cột) Cao 2115 x Dài 2140 x sâu 340
Giá kép di động cơ bản: Số lượng = 07. (2 cột) Cao 2115 x Dài 2140 x sâu 665
Giá sắt tay quay để hồ sơ lắp ghép 2 khoang 6 đợt

– Mẫu thiết kế giá hoàn chỉnh phải được thử nghiệm vận hành di chuyển qua lại, liên tục trong điều kiện được chất tải đủ 80kg/mặt giá, cho toàn bộ các tấm mặt ngăn giá.
Đảm bảo:
– Hệ thống giá không có sự biến dạng thay đổi về kết cấu,
– Không phát sinh tiếng động lạ khi vận hành,
– Tấm mặt ngăn giá võng không quá 5mm;
– Khung đế tải di động võng không quá 5mm;
– Dãy giá nghiêng theo các chiều không quá 2°

Hệ thống khung, đế tải:

– Hệ thống khung đế chịu tải được chế tạo bằng công nghệ định hình nguội, qua các công đoạn gia công chấn gấp đủ 4 góc vuông. Các cụm khung được hàn ghép bởi hai khung dọc chính và một số
khung ngang, khung ngang có chức năng liên kết, làm tăng tải trọng chịu lực và để gắn các chi tiết của hệ thống chuyển động.
– Vật liệu chế tạo bằng thép cán nguội có độ dày ≥ 2.0mm; chiều cao khung 100 – 150mm (±2mm).
– Hệ thống khung đế tải phải chịu được tải trọng tĩnh 1.500kg/1khoang (1.500kg/1m dài khung).
Yêu cầu Hệ thống khung đế tải không bị biến dạng cong vênh, độ biến dạng tối đa cho phép 5mm.
– Hệ thống khung đế tải được chất đủ 1.000kg/1khoang (1.000kg/1m dài khung). Thử nghiệm vận hành di chuyển qua lại, liên tục. Yêu cầu Hệ thống khung đế tải không bị biến dạng cong vênh, độ
biến dạng tối đa cho phép

Hệ thống chuyển động:

– Được thiết kế với chức năng truyền lực từ tay quay, qua hệ thống các trục bánh răng, nhông, xích, thanh truyền tới cơ cấu bánh xích, tác dụng lực vào xích tải được gắn cố định trên ray làm chuyển
động dãy giá. Hệ thống chuyển động dựa trên cơ cấu xích truyền đa cấp với tỷ số truyền có thể thay đổi theo yêu cầu tải trọng giúp luôn đảm bảo lực quay nhe nhàng, giá di chuyển ổn định, êm ái, an
toàn, khi quay 1 dãy giá có thể đẩy dịch chuyển từ 3 đến 5 dãy liền kề.
Cụ thể:
1.Tay vô lăng được đúc bằng nhựa PP chịu lực dẻo dai, có đường kính 320 x320x30x67, có tay nắm gật gù
2. Cụm vô lăng
3. Bánh răng vô lăng có kích thước 54x16x12 răng
4. Bánh răng trung gian để tăng chỉnh xích có kích thước: 51x6x12 răng
5. Chốt khóa hãm
6. Xích truyền động 428
7. Đĩa xích kích thước 176x7x43 răng
8. Bánh răng chuyển động qua hai trục trên hệ thống ra có kích thước 61x7x41 răng
9. Bánh răng trung gian để tăng chỉnh xích có kích thước 51x6x12 răng
10. Bánh răng dẫn vào 2 đầu trục của khung đế có kích thước 54x16x12 răng, bánh xe làm bằng hợp kim nhôm. Giá chuyển động trên 3 ray nhôm chịu lực

Hệ thống ray:

– Hệ thống ray: được thiết kế gồm ray dẫn hướng và ray tải. Ray được cấu tạo từ nhôm hợp kim đúc nguyên khối đảm bảo chịu tải cứng vững, chống mài mòn cao, chống ăn mòn hóa học cao.
– Các thanh ray chịu lực, ray dẫn hướng được thiết kế dưới dạng block thông minh dễ dàng tháo lắp, có cơ cấu chốt nối giữa các thanh, đảm bảo sau lắp ráp, hệ thống ray liền khối.
– Các thanh ray được lắp tấm ốp che ray bằng nhôm hợp kim nguyên khối ở cả hai phía có độ nghiêng hợp lý tạo lối đi an toàn, thuận tiện cho cán bộ kho và khi sử dụng xe đẩy tài liệu có thể đi lại
dễ dàng trong hệ thống giá. Các thanh ray được thiết kế, gia công có cơ cấu chốt nối đảm bảo sau khi lắp ráp sai số bề mặt của hai thanh ray không vượt quá 0,05mm
Hệ thống khung thân giá:
– Khung thân giá được tạo thành từ các thanh chân giá hàn ghép thành khung. Các thanh chân giá được cấu tạo bằng thép cán nguội có độ dày ≥ 1.5mm, được gia công trên hệ thống dây chuyền tự
động gấp 2 cạnh vuông góc, định hình sắc nét dọc theo chiều dài thanh chân.
– Trên thanh chân giá bố trí sẵn các hàng lỗ ở hai bên thành để có thể thay đổi chiều cao ngăn giá khi cần. Khi sử dụng khách hàng có thể tùy biến thay đổi điểm cài thanh đỡ mặt giá nhằm có được
các khoang giá với kích cỡ khác nhau.
Hệ thống ngăn giá, tấm mặt giá:
– Tấm mặt giá làm bằng thép cán nguội có độ dày ≥ 0.8mm, được gia công trên hệ thống dây chuyền tự động, gập 6 cạnh vuông góc tăng cứng chạy dọc theo chiều dài tấm mặt, phân bổ hai
cạnh bên mỗi bên 3 cạnh vuông góc định hình sắc nét chạy dọc theo chiều dài tấm mặt; có thanh đỡ tấm mặt làm bằng thép cán nguội có độ dày ≥ 0.8mm.
– Tải trọng 1 tấm mặt giá trong điều kiện tĩnh là ≥ 120kg, trong 48giờ mà không bị võng.
– Tải trọng 1 tấm mặt giá trong điều kiện chuyển động là trên ≥ 80kg, di chuyển liên tục mà không bị võng xuống.
– Số tầng tài liệu: Mỗi khoang trong dãy cơ bản có 5 tầng để lưu trữ tài liệu và vật phẩm văn phòng.
Hệ thống panel (vách) trang trí:
– Các tấm panel trang trí làm bằng thép cán nguội có độ dày ≥ 0.8mm, được lắp vào mặt trước và mặt sau của dãy giá.
Hệ thống phụ trợ:
* Khóa dãy: Được lắp trên mặt panel trước của mỗi dãy giá di động
* Khóa toàn hệ thống: Được lắp tại dãy giá di động đầu tiên của khối giá.
* Chân cao su giảm chấn: là các miếng cao su đúc được lắp ở cạnh tiếp giáp của các khung đế tải.
* Biển chỉ dẫn: Được làm bằng plastic lắp trên tấm panel trang trí đầu mỗi dãy giá.

Tiêu chuẩn vật liệu chế tạo:

– Tiêu chuẩn thép:
Thép cán nguội dùng sản xuất tủ sử dụng thép CT3 theo tiêu chuẩn JIS G3141 dùng phương pháp thử TCVN 197:2014, TCVN 198:2008
– Lớp sơn:
+ Chiều dày lớp sơn theo tiêu chuẩn TCVN 5408:2007
+ Đáp ứng tiêu chuẩn kiểm tra ăn mòn ISO 10289:2001 theo phương pháp thử ASTM B117.
+ Đối với độ bền của lớp sơn phủ được kiểm nghiệm theo TCVN 8789:2011
+ Sơn được sử dụng đáp ứng theo tiêu chuẩn TCVN 9277:2012; EN 1062-11 JIS K5668:2003

Về màu sắc sản phẩm

Tủ hồ sơ di động MCF1 có sơn tĩnh điện tiêu chuẩn màu ghi xám hoặc có thể được sơn tĩnh điện theo yêu cầu của khách hàng, tuân thủ bảng mã màu sơn tĩnh điện của Hòa Phát.

Về kích thước sản phẩm tủ hồ sơ di động MCF1

Về kiểu dáng tủ hồ sơ di động MCF1

Tủ hồ sơ di động MCF1 được thiết kế với bộ điều khiển chuyển động sử dụng hệ thống ăn khớp bánh răng, được kích hoạt thông qua tay quay trên mỗi khoang. Mỗi tủ bao gồm hai dãy: dãy cơ bản và dãy nối tiếp.

Mỗi dãy cơ bản được trang bị một khóa hãm để cố định khoang ở vị trí mong muốn. Mỗi khoang có bốn đợt di động tạo thành năm tầng để lưu trữ tài liệu, và mỗi tầng có một khóa để cố định khoang ở vị trí đóng.

Tủ hồ sơ di động MCF1 thường được sử dụng trong các văn phòng, trường học, thư viện để lưu trữ hồ sơ, tài liệu, sách vở…

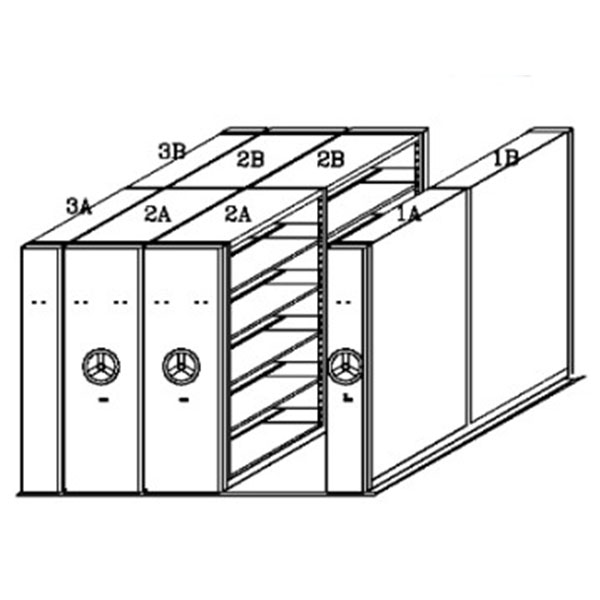

Giá bán của một tủ hồ sơ di động MCF1 được xác định dựa trên từng dãy. Quý khách hàng có thể tham khảo giá từng loại sau để lựa chọn phù hợp với nhu cầu của mình:

• Giá đơn cố định 1A
• Giá đơn cố định 1B
• Giá kép di động 2A
• Giá kép di động 2B
• Giá đơn cố định 3A
• Giá đơn cố định 3B

Về chất liệu sản phẩm tủ hồ sơ di động MCF1

Tủ hồ sơ di động MCF1 và các loại tủ hồ sơ sắt khác cũng được làm bằng sơn tĩnh điện cao cấp. Quy trình sơn tĩnh điện được nhà máy Nội Thất Hòa Phát thực hiện theo tiêu chuẩn quốc tế, nhằm đảm bảo sản phẩm có tuổi thọ lâu hơn, chống mối mọt, kháng ẩm, vệ sinh dễ dàng và chịu được mọi thời tiết khắc nhiệt. Quy trình sơn tĩnh điện bao gồm 4 bước cơ bản theo tiêu chuẩn chung của nhà máy như sau:

Bước 1: Xử lý bề mặt sản phẩm.
Bước 2: Sấy khô sản phẩm.
Bước 3: Phun sơn và phủ một lớp bột sơn tĩnh điện.
Bước 4: Sấy khô.

Tại sao người tiêu dùng lại nên chọn mua tủ hồ sơ di động Hòa Phát?

Với uy tín và thương hiệu danh tiếng trong lĩnh vực nội thất văn phòng, Nội thất Hòa Phát mang lại sự tin tưởng và sự lựa chọn của quý khách hàng. Tất cả các dòng sản phẩm của Hòa Phát, bao gồm cả tủ sắt và tủ hồ sơ di động, đều được chế tạo từ nguyên liệu tốt nhất trên thị trường và áp dụng công nghệ tiên tiến nhất. Mục tiêu của chúng tôi là tạo ra trải nghiệm hoàn hảo cho người sử dụng trong quá trình sử dụng sản phẩm. Đồng thời, chúng tôi cũng cung cấp chế độ bảo hành 12 tháng và dịch vụ bảo trì suốt đời sản phẩm, giúp quý khách hàng tin tưởng và ủng hộ các sản phẩm tủ hồ sơ của Nội thất Hòa Phát.

Để bảo vệ quyền lợi của khách hàng, chúng tôi khuyến nghị quý khách hàng cẩn trọng khi lựa chọn mua các sản phẩm không phải do Nội thất Hòa Phát sản xuất. Các sản phẩm không chính thống có thể gây ra những hậu quả không đáng mong đợi, bao gồm:

• Chất lượng tôn sắt kém, dẫn đến sản phẩm dễ bị bẹp lún, cong vênh, đặc biệt là ở các phần hồi và đợt tủ.
• Chất lượng sơn tĩnh điện kém, dẫn đến hiện tượng bong tróc sau thời gian sử dụng.
• Sản phẩm không được đóng gói đúng tiêu chuẩn, chỉ được bọc màng co xung quanh.
• Công nghệ sản xuất kém, chỉ có thể sản xuất theo kiểu đơn lẻ, không có tính đồng bộ và khả năng lắp ghép.
• Mối hàn thủ công không đạt chuẩn hàn 3G, gây hiện tượng thô và không có tính thẩm mỹ.

Hình ảnh tủ hồ sơ di động MCF1

Sản phẩm được bảo hành 12 tháng theo tiêu chuẩn của nhà máy và bảo trì chọn đời bởi DSG Group.
